图解门禁接线原理_从继电器原理剖析门禁接线图

2024年03月16日 门禁维修 ⁄ 共 1482字 ⁄ 字号 暂无评论
博客主机

一个典型的门禁系统,包含4类设备:门禁电源,门禁机,电锁,开关。最常见的接线方式是,将电锁、开关和门禁机接到全部门禁电源上,由门禁专用电源作为控制中枢。线路一多,很多朋友表示很头疼,太难了。其实了解了背后的原理,门禁接线其实很简单。

既然门禁电源是接线的中心环节,就从门禁电源开始:

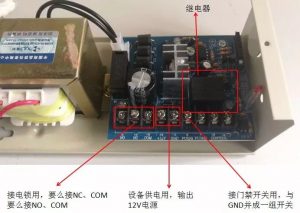

图1:门禁电源图

一看到这么多接线柱,很头朋友表示头晕了。大可不必啊,拆开来看,NO、NC、COM为一组,接电锁用,12V、GND为一组,为设备供电用,PUSH1,PUSH2,为开关信号线,这两个开关信号线,接法不一样,先不去管它,CONTROL,为楼宇联动的接线端子。简化一下,真正在大多数门禁接线中用得着的有NO、NC、COM、12V、GND、PUSH(上面的PUSH1,简称为PUSH)。

真正难理解的NC、NO、COM这一组,这是个什么鬼?咱们先从NC和NO的英文原意来理解,NC是Normal Close的缩写,中文译为常态下是关闭(闭合)的,NO是Normal Open的缩写,译为常态下是打开(非闭合)的。这个在电工领域其实就是说的接触器的状态,门禁系统里为了实现开关门,用到了继电器,继电器就是一个接触器,如图2所示。

从图2可以看到,触点4是导通的,D、E之间应该还有一个开关,当D、E开关闭合时,在电磁铁吸力作用下,触点B断开,与C导通。 可以这样认为,在没有外力作用下(即D、E没有人为闭合),A总是闭合的,C总是打开的,A是NC端,C是NO端。所以通电也罢,断电也罢,A总是导通的(D、E没有人为闭合),所以我觉得NC理解为触点闭合NO理解为触点断开比较合适。

总听到这样的说法,NC锁是通电常闭的锁,NO锁是通电常开的锁,细究起来是不妥的,其实不管什么电锁,在内部导通(通电)的情况下都应该锁打开,只是因为NO锁接的是NO端,在没有开关信号作用下,内部触点并没有导通,没有导电,当然不会上锁,而不是说已经通电了,但锁没有关,其实是没通电的,对不。

引申到门禁原理, 当锁与门禁电源连接时,一般电锁上有两根线,一根接NC或NO,一根接GND形成一个回路。如果想要常态下锁是关着的,接NC好了,反之接NO就对了。门禁电源上还有一个PUSH接口,想必你也想到了,PUSH与GND就是那个转换开关,相当于图2中的D和E,当PUSH与GND闭合时,NC与NO端触点转换,以实现开关的目的,这里需要说明的是,NO端导通是暂时的,在一定时间内会自动断开,又变成NC端导通的状态,这在门禁系统里叫延时,门禁电源上带有延时旋钮,可以设置延时60秒以内的时间。为什么这样设置,想一下就明白了,这里就不再展开。

接下来一个重要问题,门禁机与门禁电源怎么接。如果说门禁电源的核心是继电器,那么门禁机的核心还是继电器。不伦何种方式开门,刷卡也好,密码也罢,甚至指纹和人脸开门,它们都是通过输出开关信号来开门的,所以,只要思考一个问题就行了,既然门禁机的核心是继电器,它要输出开关信号,所以它要么求用NC、COM输出,要么用NO、COM来输出,究竟用哪一种,因为通常是关的,当然要用NO、COM来输出了,所以,不管哪种门禁机,只要是通过继电器控制信号输出的,都是一样的接法,如图3所示。

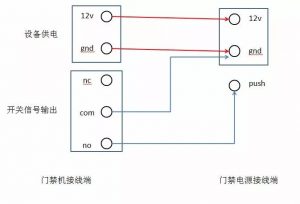

图3:门禁机与门禁电源的接线方法

从图3可知,12V、GND是为供电端,这个没什么好讲的,NC、NO、COM为继电器模块,为输出开关信号用,因为常态下是断开的,所以应该接NO、COM,又因为是作为开关信号用的,所以接到门禁电源上的PUSH和GND,形成一个闭合电路。
